一种无尘式天车移动机构的制作方法

发布时间： 2022-01-15 04:12:33 作者：kfcrane 浏览量：187

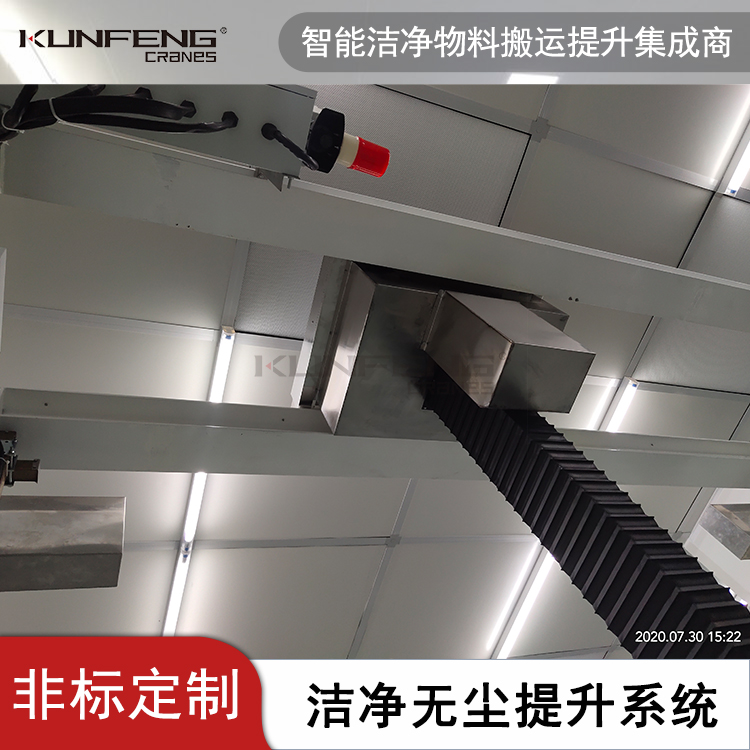

一种无尘式天车移动机构的制作方法

该发明属于重型机械设备技术领域，尤其是涉及一种无尘式天车移动机构。

【背景技术】

现今社会上的大部份行业无不致力于各式各样的自动化发展，藉以大量减少人力资源、降低人工成本及错误率，连带增加工作上的安全性，且相对能提升生产效率、大幅增加产能。

例如，于许多机械化厂房中，常可见到设置有用来搬运各项重物、大型机械设备等的天车装置，该天车装置主要于厂房上方设有托撑梁体，且于该托撑梁体上设置有轨道，该轨道则可供一以马达为动力源的车体于其上移动，并车体上配置一同样以马达为动力源的吊挂组件，以期利用该马达卷动将各项重物、大型机械设备等向上拉起，再藉由该车体于轨道上移动，而将该吊挂组件所带动的各项重物、大型机械设备等搬运到预定位置处。

随着高科技产业的迅速发展，在科技产品朝向精密化、微型化及高度集积(单一产品中的电子组件数目较多)的趋势发展时，科技业者对于其产品生产环境的洁净要求亦愈趋严苛，举凡其生产环境的尘埃、温度、湿度、电磁波、静电、振动情形，均要求符合特殊标准。

其中，无尘室即一种将预定空间范围内的空气中的微尘粒子、有害空气、细菌等的污染物排除，并将室内的温度、湿度、清净度、室内压力、流体速度与气流分布、噪音、振动及照明、静电等控制在某一需求范围内，而所给予特别设计的加工作业空间。然而，过去，无尘室内的天车尚未配置相关防尘设施的阶段，天车及往返于不同作业区域的过程中，经常会因轮体与轨道的摩擦产生细微粉尘掉落无尘室中。

【发明内容】

有鉴于此，本发明创造旨在提出一种无尘式天车移动机构，以解决现有技术中在无尘车间生产的天车设置的问题。

为达到上述目的，本发明创造的技术方案是这样实现的:

一种无尘式天车移动机构，包括两个滑槽和连接板，所述滑槽左右对称设置，在滑槽的上方还设置有连接板，在连接板对应滑槽的位置还设置有轮架，所述轮架上设置有滚轮。

进一步的，所述连接板对应滑槽的上方，还设置有导向轮，所述导向轮的直径与滑槽的宽度相同。

进一步的，所述轮架与滚轮在连接板的四个角都有设置。

进一步的，所述滑槽的内侧还固定的设置有支撑板，支撑板上设置有支撑块，与支撑块对应的连接板上设置有凹槽。

进一步的，所述支撑块的两侧还设置有积尘槽。

相对于现有技术，本发明创造所述的一种无尘式天车移动机构具有以下优势:

本发明创造所述的一种无尘式天车移动机构，通过将天车设置在导槽中，使天车与导槽的摩擦面始终向上。从而将天车摩擦产生的粉尘问题解决掉，提高了生产车间的清洁程度。

本发明创造所述的一种无尘式天车移动机构，通过在天车的滚轮后加入了导向轮，使天车在运动过程中更加的稳定，天车在运动的过程中不会产生作用晃动的现象。同时，为了防止在提起过重的物体时滚轮的承受能力，在滑槽的内侧还设置了支撑板，支撑板上通过设置支撑块，支撑块将大大的分担连接板的压力，从而使天车能够安全的工作。当然，为了防止支撑块在运动过程中产生摩擦，从而影响生产的清洁程度，在支撑板上的支撑块两侧还设置有积尘槽，从而将产生的灰尘收集在积尘槽中。
